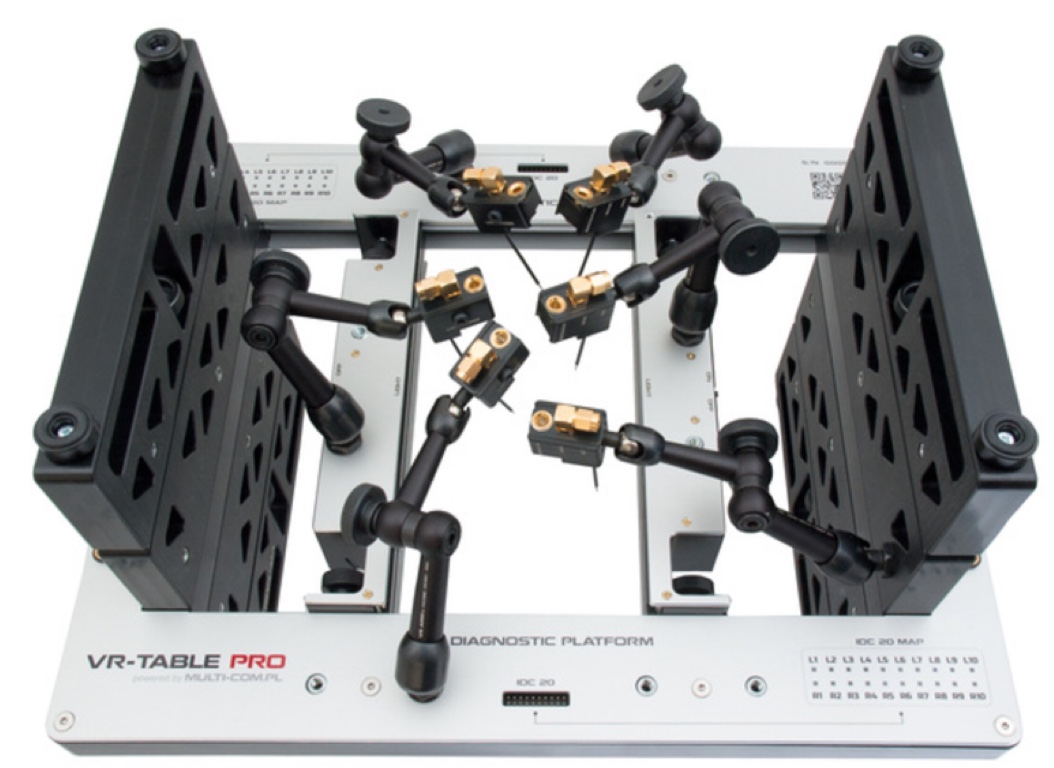

VR-TABLE PRO
Precizní platforma nové generace s oboustranným přístupem k PCB, určená pro beznapájkové ISP workflow přes SD/MMC a SPI, stejně jako pro přístup k desce přes UART a JTAG.
| Kategorie: | JTAG a EMMC |
|---|
Cena zatím nestanovena
Moderní mobilní zařízení, GPS jednotky, automobilové moduly a vestavěná (embedded) elektronika často vyžadují přímý přístup k testovacím bodům, paměťovým rozhraním a komunikačním linkám na desce. Tradiční pájení je časově náročné, rizikové a obtížně opakovatelné — zvlášť při práci s poškozenými, zamčenými nebo křehkými zařízeními.
VR-TABLE PRO poskytuje kontrolované pracoviště pro neinvazivní kontakt s testovacími body na PCB. Místo pájení vodičů přímo na desku technik desku upne, napolohuje sondy a připojí požadovaný programátor, box nebo rozhraní přes platformu VR-TABLE PRO.
Je navržen pro workflow, kde je klíčový stabilní fyzický kontakt, opakovatelné polohování a šetrné zacházení se zařízením.
VR-TABLE PRO je vhodný pro:
| Forenzní laboratoře | Neinvazivní akviziční workflow, kde záleží na integritě desky, opakovatelnosti a kontrolované manipulaci. |
| Laboratoře pro záchranu dat | ISP workflow přes SD/MMC a SPI, stejně jako přístup k desce přes UART a JTAG u zařízení vyžadujících spolehlivý kontakt. |
| Mobilní servisy a opravárenská centra | Pokročilá diagnostika, přístup na úrovni desky a komunikace s podporovanými zařízeními bez přímého pájení. |
| Policie, státní instituce a vyšetřovací útvary | Profesionální pracoviště pro opakovatelné technické úkony na mobilní a vestavěné elektronice. |
| Specialisté na automobilovou elektroniku | Práce s autorádii, moduly, řídicími jednotkami a komunikačními rozhraními, kde je vyžadováno stabilní sondování. |
Klíčové výhody
Workflow bez pájení
Odstraňuje nutnost přímého pájení na choulostivé testovací body a křehké pady, čímž snižuje riziko trvalého poškození PCB a zároveň šetří čas při přípravě i ukončení práce.
Oboustranný přístup k PCB
Umožňuje technikům pracovat z obou stran desky bez přemísťování a ztráty zarovnání, což výrazně zvyšuje efektivitu při práci se složitými PCB.
Stabilní kontakt i při dlouhých operacích
Navržen tak, aby udržel konzistentní přítlak a polohu sond během dlouhých operací čtení/zápisu a minimalizoval riziko ztráty spojení, přerušené komunikace nebo nutnosti opakované přípravy.
Opakovatelné laboratorní nastavení
Umožňuje technikům zopakovat stejnou konfiguraci sond napříč více zařízeními nebo případy, což zlepšuje konzistenci a zkracuje čas přípravy u opakujících se úloh.
Přehlednější pracoviště
Integrované držáky, ramena, sondy a podpora adaptérů pomáhají organizovat pracovní prostor a omezit nepořádek v kabeláži.

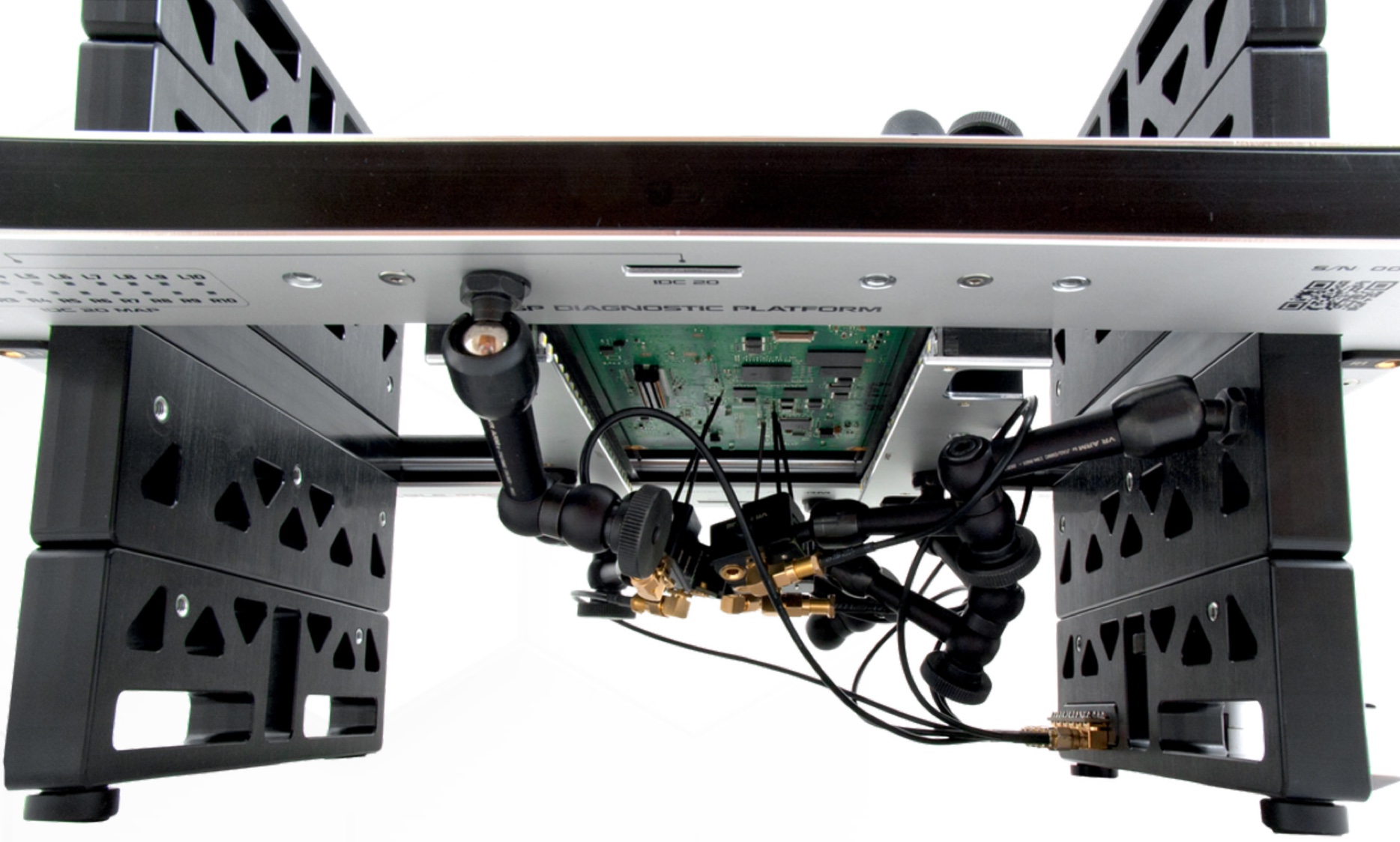

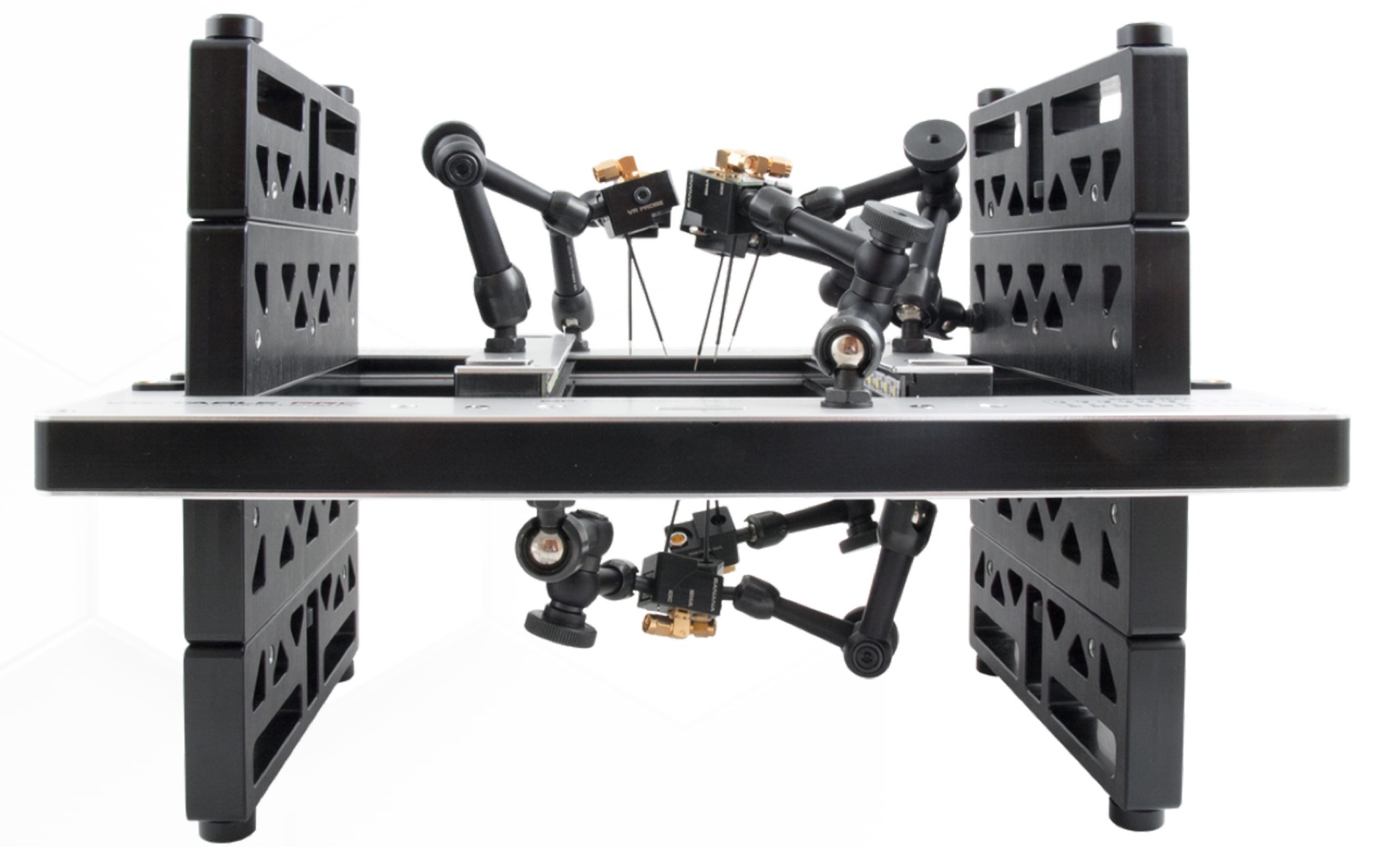

Oboustranný přístup
Práce z obou stran PCB bez přemontování
Největší předností VR-TABLE PRO je systém oboustranné práce. Mnoho moderních PCB vyžaduje přístup k bodům umístěným na horní i spodní straně desky. U tradičních přípravků to často znamená desku přemontovat, změnit zarovnání a riskovat ztrátu kontaktu.
VR-TABLE PRO to řeší kontrolovaným přístupem k oběma stranám PCB při zachování stabilní polohy desky.
Proč je oboustranný přístup důležitý:
| Žádné zbytečné přemontovávání | Deska zůstává na místě, zatímco technik pracuje z obou stran. |
| Lepší kontrola u složitých zakázek | Užitečné, když jsou napájecí, datové, hodinové (clock), resetovací nebo komunikační body rozmístěny v různých vrstvách PCB. |
| Nižší riziko při manipulaci | Méně pohybu znamená nižší riziko posunutí, namáhání nebo poškození desky. |
| Rychlejší iterace při přípravě | Technici mohou efektivněji dolaďovat sondy a ověřovat kontakt. |
| Pohodlnější práce pod mikroskopem | Deska zůstává fixovaná, zatímco se operátor soustředí na umístění sond a vedení signálů. |
Vlastnosti

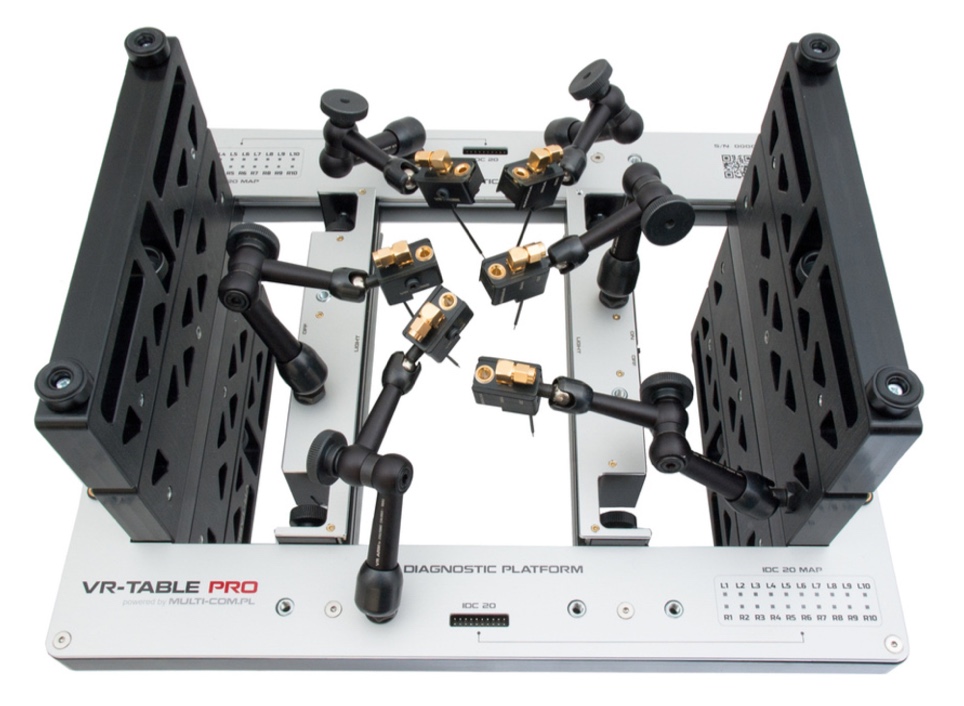

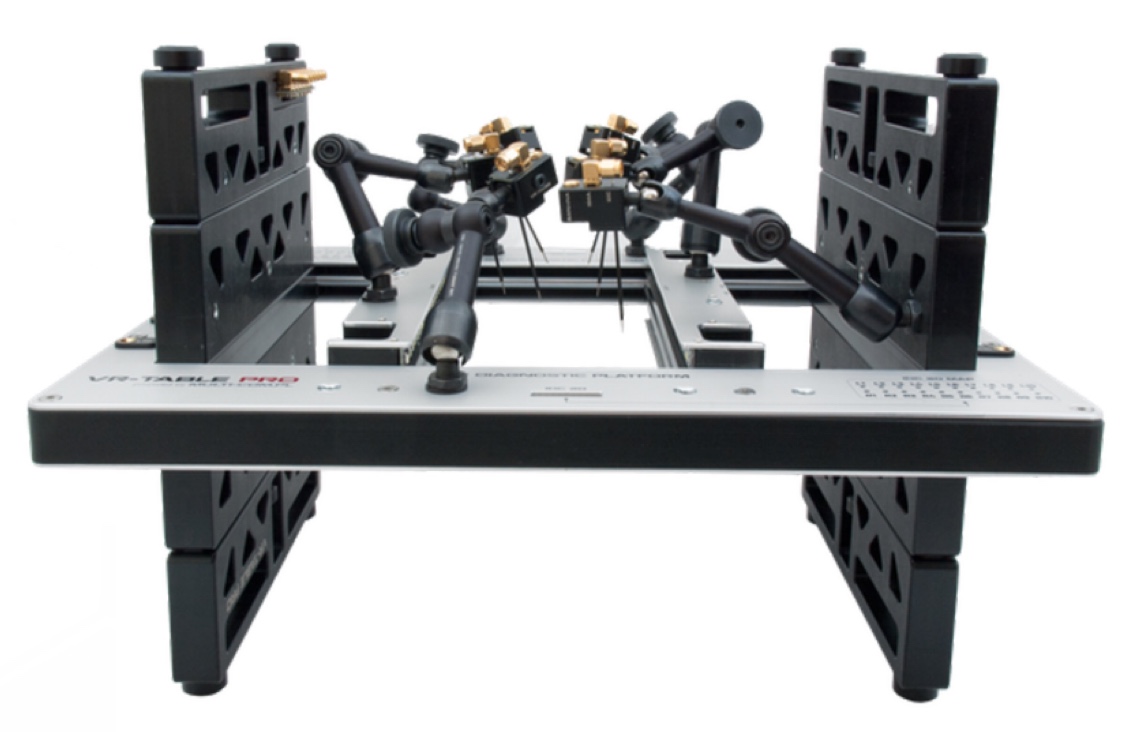

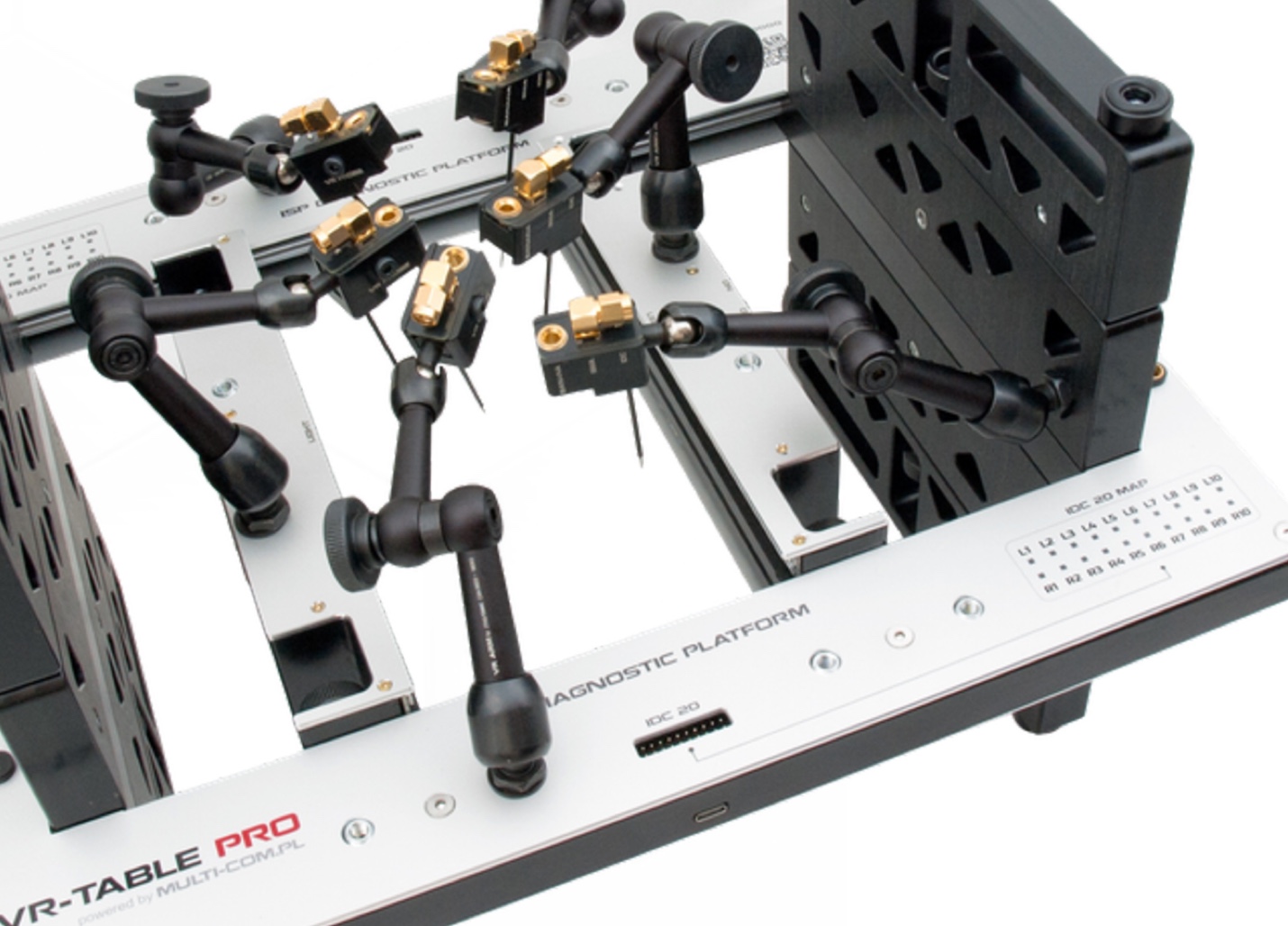

10 modulárních mikrometrických ramen v základní výbavě
VR-TABLE PRO se standardně dodává s 10 modulárními mikrometrickými rameny, která technikům poskytují flexibilitu potřebnou pro pokročilé ISP workflow přes SD/MMC a SPI, stejně jako pro přístup přes UART a JTAG.
Každé rameno je navrženo pro přesné polohování a kontrolovaný kontakt s testovacími body PCB. Mikrometrické nastavení pomáhá operátorovi umístit sondy přesně i při práci s kompaktními deskami a hustým rozložením součástek.
Konstrukce z broušeného hliníku a materiálu TecaForm-H
VR-TABLE PRO je vyroben z broušeného hliníku a komponent z materiálu TecaForm-H. Pracoviště tak má čistý, profesionální vzhled a pracovní platforma zůstává tuhá a vhodná pro laboratorní použití.
Kombinace materiálů podporuje přesnost, stabilitu a odolnost při každodenní technické práci.

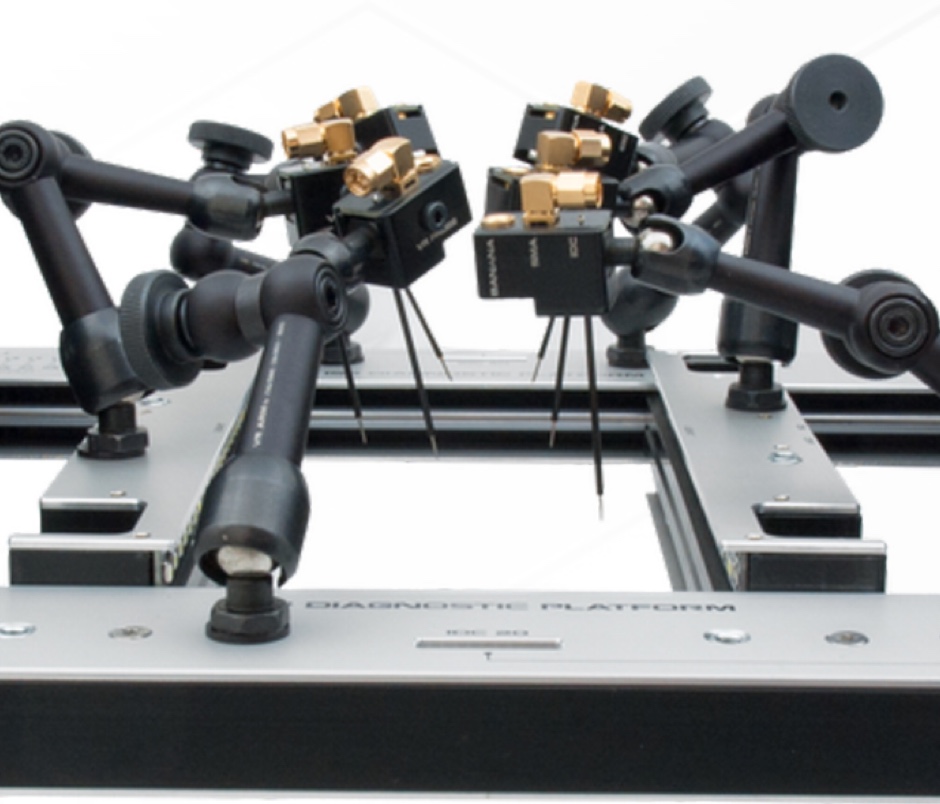

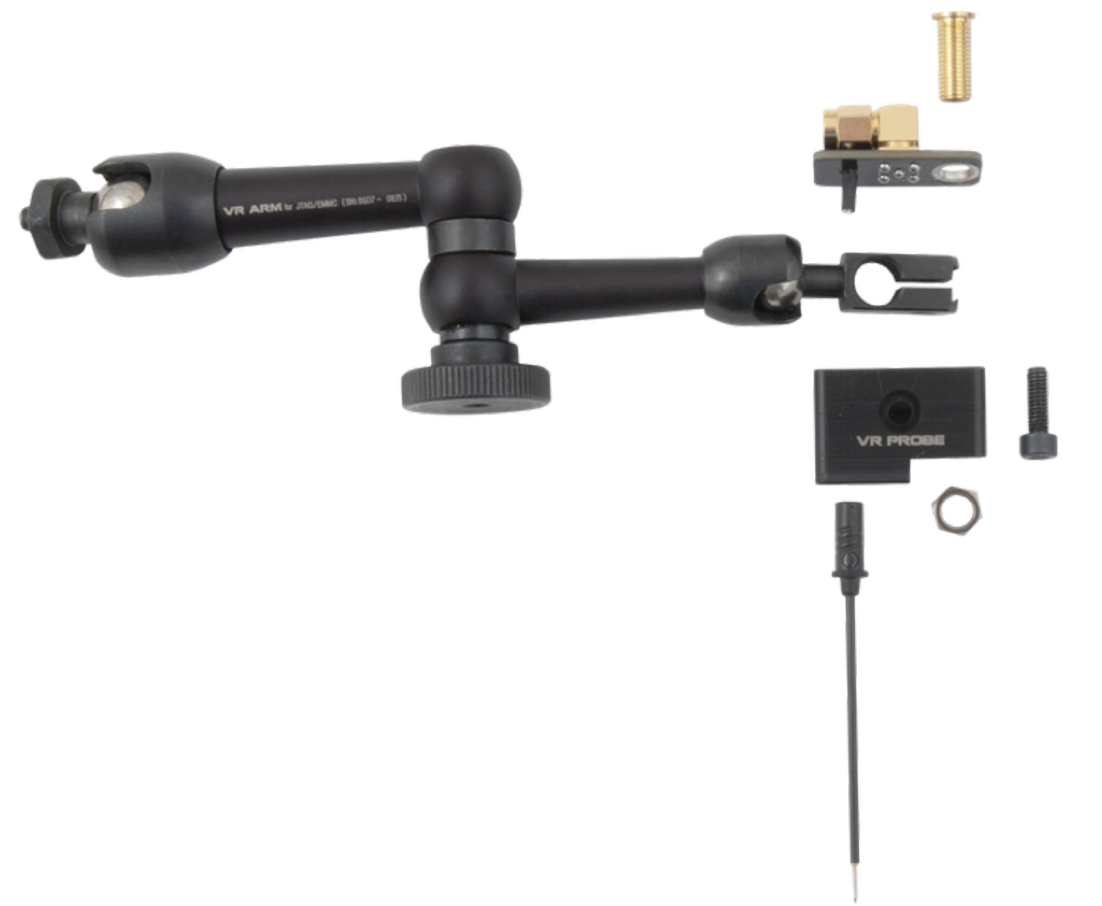

Odpružené sondy s více možnostmi připojení
Dodávané odpružené (spring-loaded) sondy jsou navrženy tak, aby udržovaly stálý přítlak na zvolené testovací body PCB. To zvyšuje spolehlivost kontaktu a snižuje potřebu nadměrné mechanické síly při citlivých operacích na desce.
Připojení sond lze vést přes několik variant rozhraní, včetně:
- SMA konektorů (pomocí SMA adaptérů převoditelných na jiné standardy konektorů)
- 4mm banánkových zdířek
Plně ložiskově uložené vodicí lišty a držáky
VR-TABLE PRO využívá plně ložiskově uložené vodicí lišty a držáky, které zajišťují plynulý, stabilní a přesný pohyb při polohování PCB. Mechanismus vedený v ložiscích zlepšuje kontrolu při zarovnávání a pomáhá udržet stabilní polohu, jakmile je deska připravena k sondování.

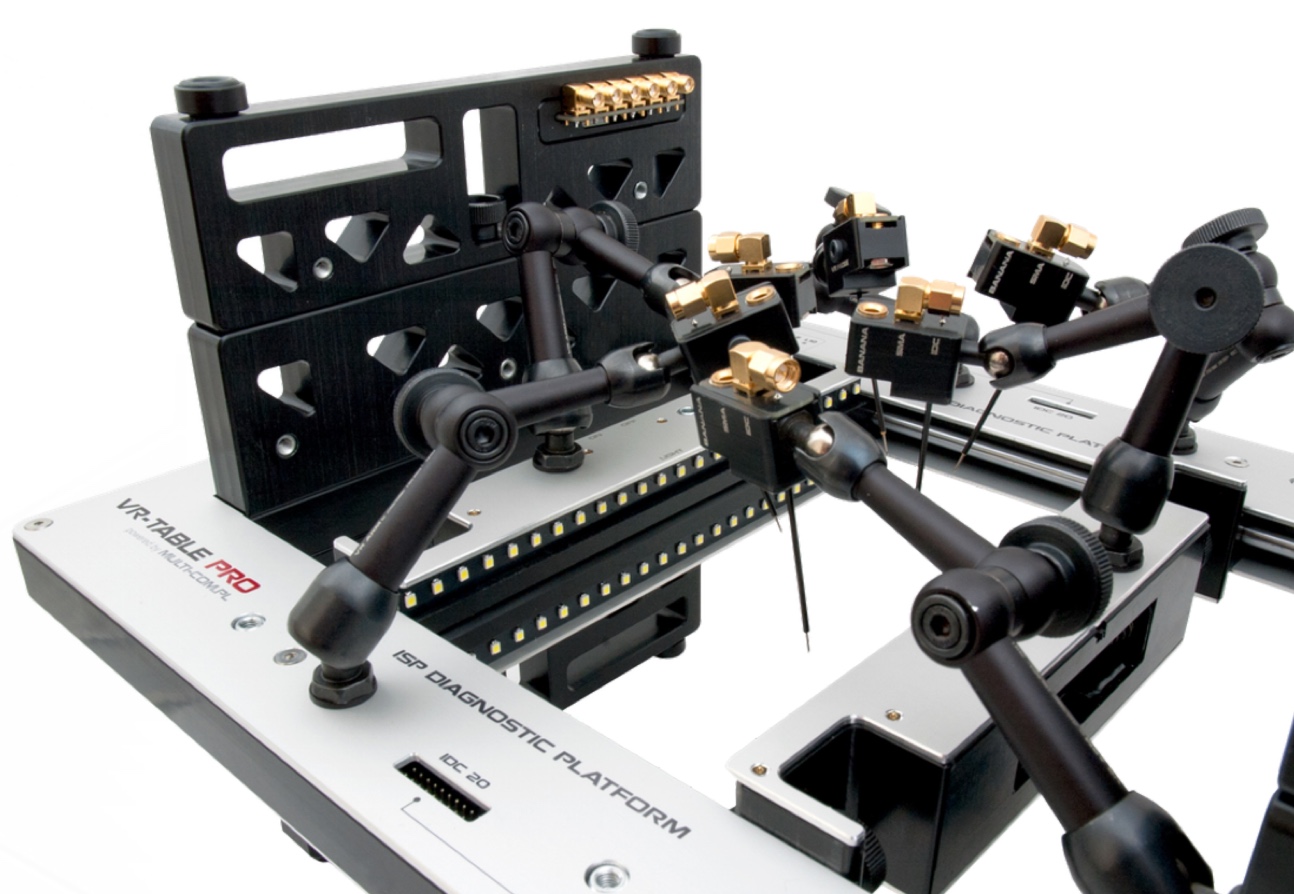

Vestavěné LED osvětlení napájené dvěma bateriemi 18650
Integrované LED osvětlení zlepšuje viditelnost v pracovní oblasti a pomáhá při umisťování sond, polohování desky a vizuální kontrole.
To je užitečné zejména při práci pod mikroskopem, kde je konzistentní osvětlení a dobrá viditelnost zásadní. *Baterie nejsou součástí balení.*

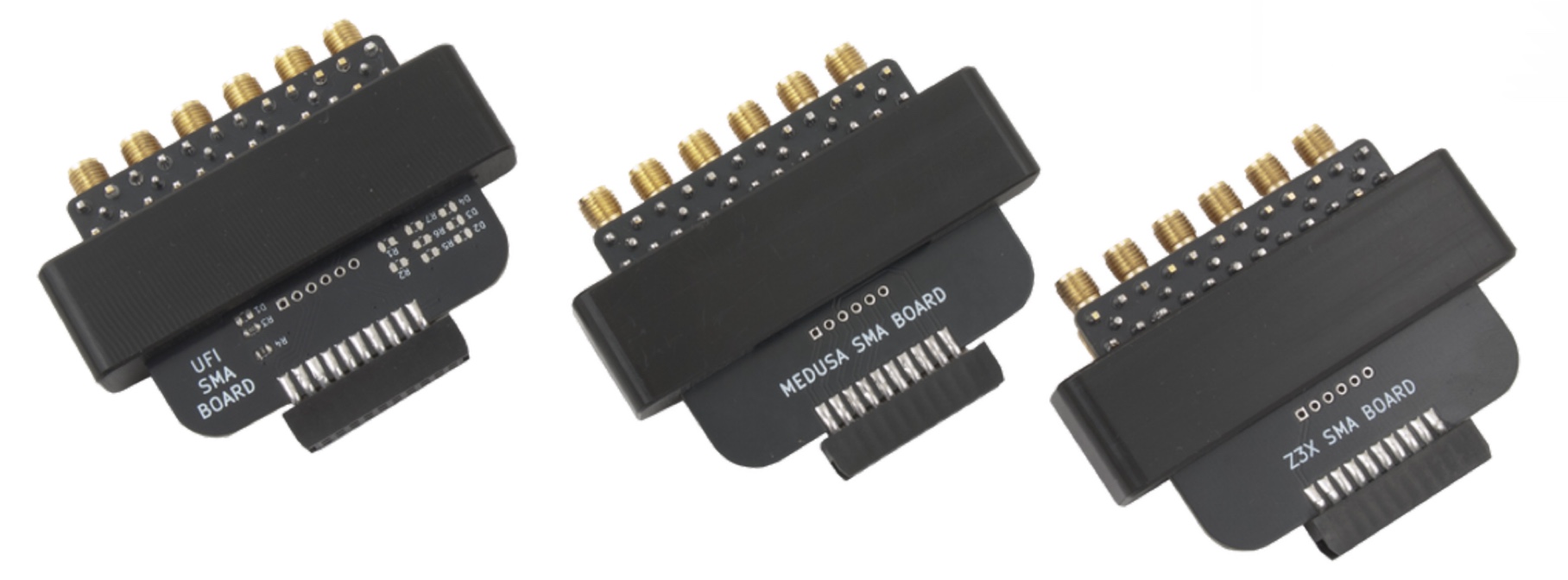

Slide-in adaptéry

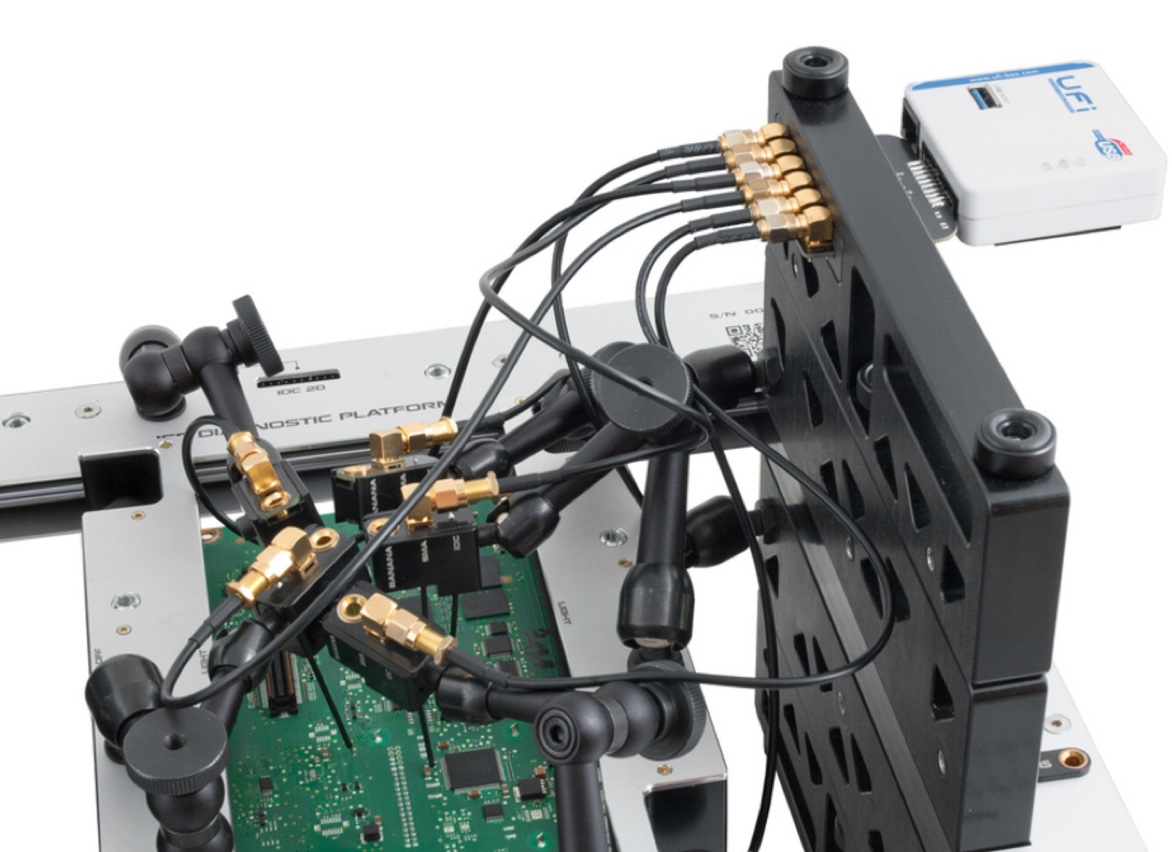

Součástí VR-TABLE PRO jsou zásuvné adaptéry navržené pro propojení pracoviště s oblíbenými servisními boxy a programátory. Koncept adaptérů pomáhá udržet zapojení přehledné a omezuje potřebu improvizované kabeláže.
Místo opakovaného sestavování zapojení technik jednoduše zasune požadovaný adaptér, připojí programátor a pokračuje v práci s čistší signálovou cestou.

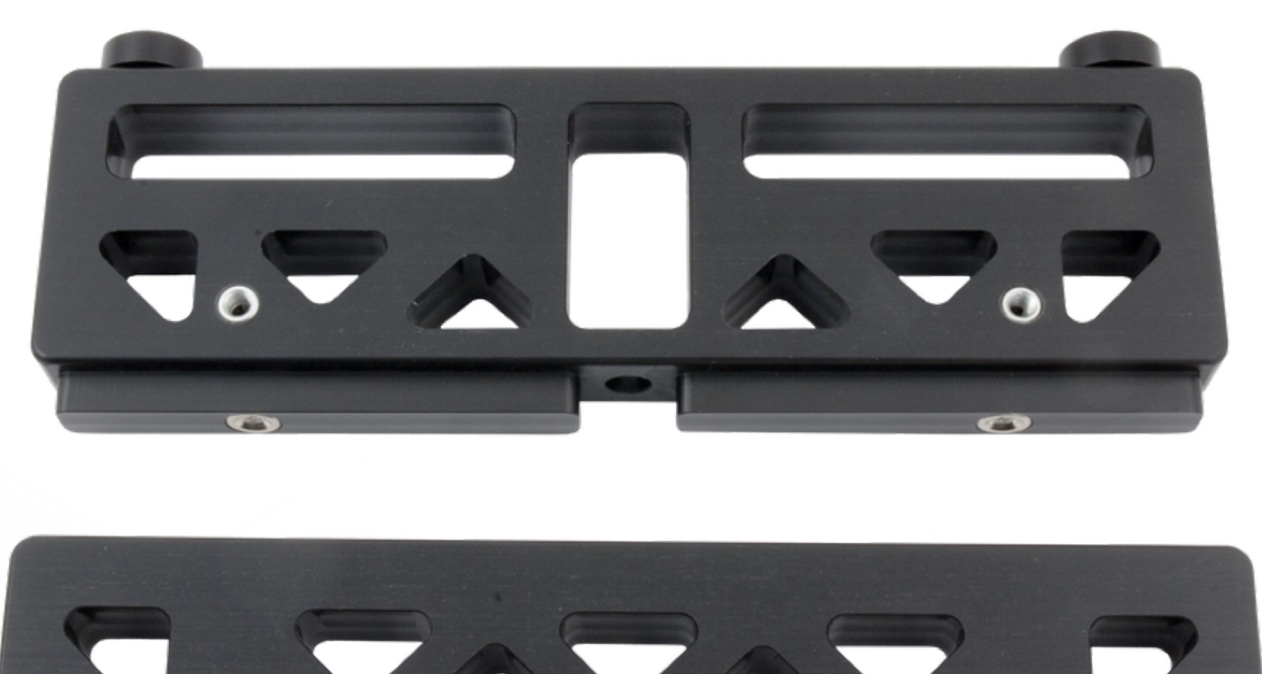

Odnímatelné magnetické výškové nástavce
VR-TABLE PRO obsahuje odnímatelné výškové nástavce, které zvyšují flexibilitu při polohování desky.
Nástavce drží na místě pomocí magnetů a pojistného šroubu, takže operátor může podle potřeby upravit pracovní výšku a nastavení přitom zůstává během práce stabilní.
Kompatibilita a workflow
Postaveno na reálných forenzních a datově-záchranných workflow
VR-TABLE PRO je navržen pro neinvazivní ISP čtení a zápis, stejně jako pro přístup k desce přes JTAG.
Platforma podporuje workflow, kde technici potřebují spolehlivý fyzický kontakt s testovacími body PCB a komunikačními rozhraními — zejména při práci s mobilními zařízeními, GPS jednotkami, automobilovými moduly, IoT zařízeními a vestavěnou elektronikou.
Namísto řešení každého workflow jako samostatné kategorie je VR-TABLE PRO postaven na praktických přístupových cestách k desce, jako jsou SD/MMC, SPI, UART a JTAG.
Struktura podporovaných workflow:
| Typ workflow | Rozhraní | Cílový IC / oblast | Příklady použití |
|---|---|---|---|
| ISP workflow | SD/MMC | eMMC | Automobilové moduly, mobilní zařízení |
| ISP workflow | SPI | NOR | IoT zařízení, GPS jednotky, vestavěná elektronika |
| Přístup přes JTAG | JTAG | CPU / SoC | Diagnostika a komunikace na úrovni desky |
| Sériová komunikace | UART | CPU / SoC / MCU | Diagnostika na úrovni desky, sériová komunikace |
| USB workflow | USB | Smartphony | Komunikace se zařízením, servisní režimy |
Kompatibilní s oblíbenými servisními boxy
VR-TABLE PRO lze používat s běžně rozšířenými profesionálními boxy a programátory, včetně:
- Z3X / Easy-JTAG
- Medusa Pro
- UFI Box
- Octoplus
Všechny ochranné známky jsou majetkem příslušných vlastníků. Informace o kompatibilitě jsou pouze orientační a mohou záviset na zvoleném adaptéru, externím nástroji, cílovém zařízení a konfiguraci workflow.

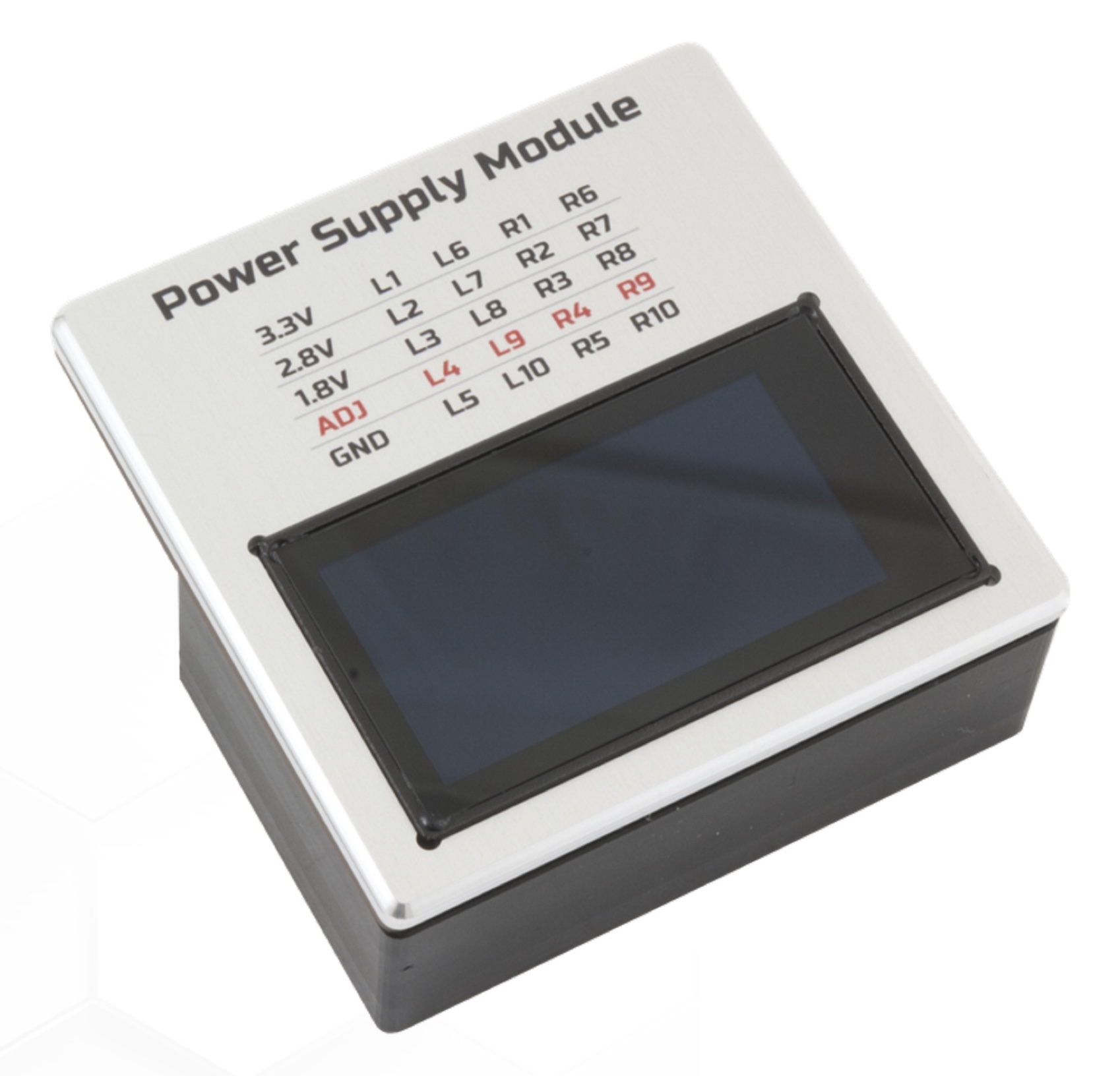

Dedikovaný napájecí modul
VR-TABLE PRO dostává vlastní napájecí modul. Modul poskytuje správu napájení ovládanou přes dotykový displej pro profesionální ISP workflow, zejména při práci s paměťovými rozhraními a přístupem na úrovni desky.
Vlastnosti napájecího modulu:
| Dotykové rozhraní | Rychlé ovládání vybraných napájecích linek a napětí z jednoho dedikovaného modulu. |
| Pevné napěťové výstupy | Výstupy 3,3 V, 2,8 V a 1,8 V pro běžné workflow na úrovni desky. |
| Nastavitelná linka VCCQ | Nastavitelný výstup VCCQ od 1,2 V do 3,6 V pro flexibilní konfiguraci napětí rozhraní. |
| Živé monitorování proudu | Užitečné pro sledování chování zařízení během operace. |
Obsah sady a příslušenství
Plánovaná standardní sada VR-TABLE PRO obsahuje:
| Hlavní jednotka VR-TABLE PRO | Precizní platforma s oboustranným přístupem pro ISP workflow přes SD/MMC a SPI, stejně jako přístup k desce přes UART a JTAG. |
| 10 modulárních mikrometrických ramen | Standardní součást výbavy pro pokročilé vícebodové sondování. |
| Odpružené sondy | Pro stabilní, kontrolovaný kontakt s testovacími body PCB. |
| Zásuvné adaptéry | Adaptérový systém pro přehledné připojení podporovaných boxů a programátorů. |
| Napájecí a signálové kabely (30 cm) | Pro propojení platformy s externími nástroji a workflow. |
| Transportní kufr | Pro skladování, ochranu a přepravu pracoviště a příslušenství. |
| Napájecí modul | Dedikovaný napájecí modul VR-TABLE PRO pro ISP workflow. |
Volitelné příslušenství:
| Další sondy | Standardní, ultra jemné nebo specializované varianty sond. |
| Další ramena | Pro rozšířené konfigurace nebo jako náhradní díly. |
| Dedikované adaptéry pro boxy | Adaptéry pro vybrané servisní boxy a programátory. |
| Signálové a napájecí kabely | Náhradní nebo workflow-specifické sady kabelů. |
| Pull-up kabely a ISP příslušenství | Pro ISP workflow přes SD/MMC a SPI. |
Technické specifikace:
| Rozměry (šířka × hloubka × výška): | 39,5 cm × 32,5 cm × 28 cm |
| Hmotnost: | 10,5 kg |
| Maximální rozměr PCB: | 21 cm × 22 cm |
